泵站遠程控制方案
一、概述
現有泵站設備老化、平時需要人工現場操作，還要定期進行巡檢，已經不能滿足現代化泵站的需求，為了減人提效，提高設備運作效率，將排水泵的控制融合到現有控制系統中，實現集中控制一人遠程操作。
二、方案設計
1、現場安裝攝像機兩臺、無線路由器一臺、通過傳輸至海康云服務器可實現集中監控。
2、控制柜內更換原有PLC控制器為西門子SMART系列PLC，重新對系統編程，實現液位檢測、泵電壓電流、故障檢測、實現本地高低液位自動啟停和遠程啟停。安裝無線傳輸模塊、可將PLC所有檢測和控制信號傳輸至控制中心?？刂品绞饺缦拢?/span>
1.遠程控制
中心站匯集各現地站點數據，各現地站可接收中心管理站 下達的調度運行指令，可實現設備的實時監控和歷史數據，運行狀態，故障狀態 (各種運行報表 、重要設備的運行檔案 、各種運行參數特征值等) 的處理 、記錄等。
2.集中控制
泵站控制室設置操作員工作站 ，用以對各設 備的集中控制。
3.現地控制
現地控制柜通過控制電纜/信號電纜與現地屏、現場各類傳感器儀表、執 行器等通訊，采集設備運行工況，運行狀態，故障狀態等信息，并通過4G/5G 與中心站管理站進行數據通信，完成設備的啟?？刂?，現地控制柜柜上安 裝泵組的現地 /遠程控制轉換開關、泵組現地操作按鈕和狀態指示燈，當 監控中心故障時，仍可由現場工作人員通過主水泵現地控制柜上的手動控 制按鈕完成設備操作。

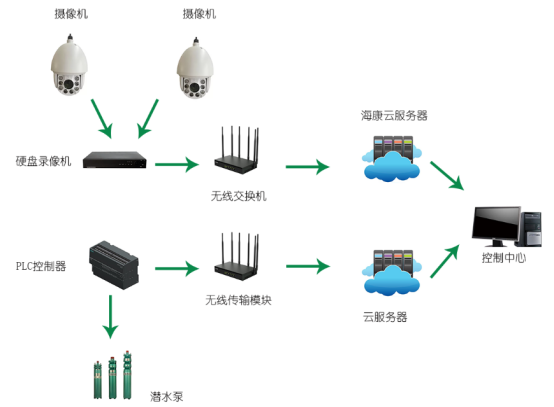

具體方案拓撲圖如下：
